數控設備大底座精密加工

一、客戶背景與需求概述

肇慶HBS是一家在機械制造領域享有盛譽的企業，近年來因大型數控設備的市場需求增長，開始關注大型數控機床底座與底板的工件加工。希望找到一種能夠高效、穩定地加工大型工件的設備方案，要求精度方面能夠高于一般需求。捷甬達針對用戶的高精、大型數控設備的加工需求，提供了3265精密龍門加工中心解決方案。

二、技術難點

1、針對較高的精度要求，需要設備的剛性和精度穩定性高，12米長的底座線軌高精度裝配是難點。

2、因為加工鑄件，要求切削剛性高，同時因要裝側銑頭，加高了立柱，因此對主軸箱運行的穩定性、精度都要有較高的標準。

3、須裝配自動側銑頭，實現自動裝卸、防水防屑功能，滿足五面的精密加工。

三、 解決方案設計與實施

1、整體底座加強筋合理設計，采用高強度的鑄件，以及精密鑄造工藝，實現了12米長整體的機床底座，解決了鑄件結合面的精度誤差。

2、橫梁采用三導軌設計，增加了主軸箱快速運行的穩定性。選用重載型導軌，橫梁內部筋條進行受力承載分析設計，保障橫梁在高速、重載條件下仍能保持穩定運行。

3、設備制造工藝采用高精密等級的要求，線軌安裝面經過精密磨削，主軸箱采用硬軌精密磨削，配置進口耐磨皮配鏟，保證設備高精度和精度的保持性。

3、角度頭加裝與集成：根據客戶加工需求，我們定制了專用的角度頭，并通過精確的安裝和調試，保證五面的加工精度，以及自動頭庫裝卸角度頭的效率。

4、加入了熱溫升補償系統，有效降低絲杠、鑄件熱變形產生的精度誤差，提升實際加工精度。

四、實施效果與客戶反饋

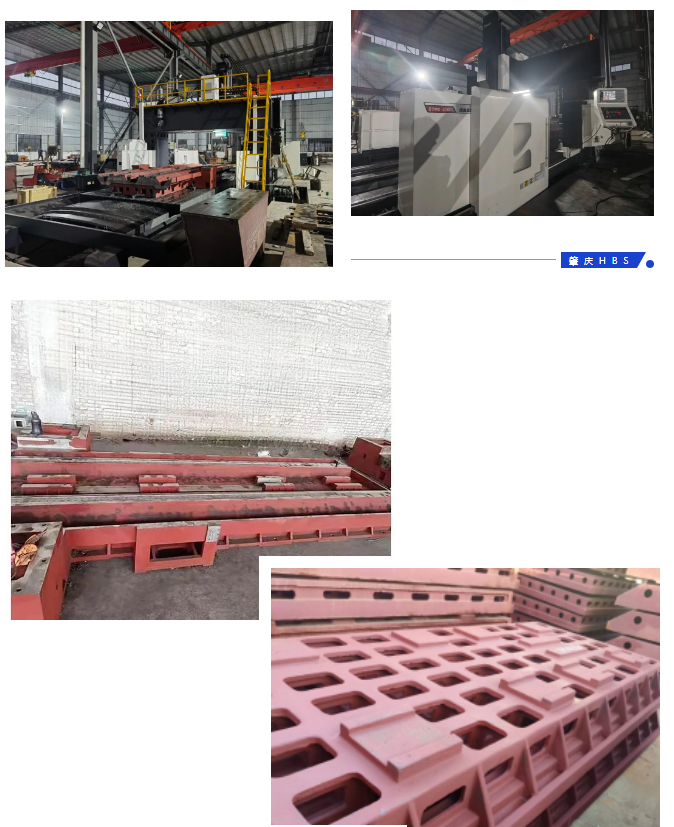

高精度的大龍門設備，為用戶提高了大型鑄件底座的加工能力，提升了用戶的市場競爭優勢。此外，由于我們的解決方案充分考慮了設備的穩定性和耐用性，因此也大大降低了用戶的維護成本和停機時間，也充分展示了捷甬達在大型工件加工領域的研發實力和服務水平。

該產品通過改型增加了系列化產品，包括應用于大型齒輪加工的雙主軸動樑大龍門，精密模具加工的大型龍門。
